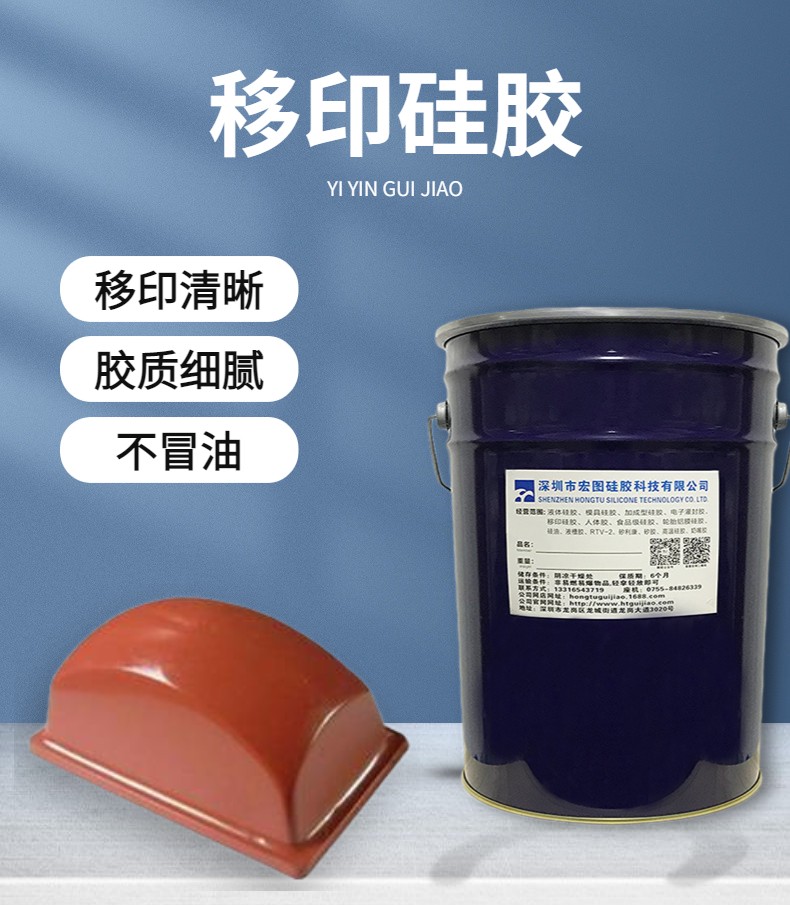

防靜電移印硅膠，讓移印不再受靜電干擾！

在移印工藝的精密世界里，靜電干擾一直是困擾生產效率和產品質量的“頑疾”。而防靜電移印硅膠的出現，宛如一道曙光，為移印行業帶來了革命性的改變，讓移印過程徹底擺脫靜電的束縛。

靜電，這個看似微不足道的物理現象，在移印工藝中卻能引發一系列嚴重問題。在移印過程中，移印膠頭需要先與鋼板擠壓接觸，再與需印刷的產品擠壓接觸。這種不斷的接觸和摩擦，會使膠頭和產品表面產生大量靜電。

當靜電積累到一定程度，就會產生諸多不良影響。對于質量較輕的產品，如金屬薄片、塑料片、薄膜等，靜電會使其吸附在膠頭上，導致生產效率大幅降低。在電子元器件的移印中，靜電更是“罪魁禍?zhǔn)住薄Ｄz頭與產品表面的靜電會損壞電子元器件內部精密的結構，增加產品的不良率，進而提高生產成本。而且，靜電還容易吸附空氣中的灰塵及漂浮雜質，使膠頭移印時效果變差，圖案模糊、不清晰，增加產品的報廢率。這些問題不僅影響了企業的生產進度，還對產品質量和企業聲譽造成了損害。

防靜電移印硅膠具有一系列卓越的特性。它擁有優良的永久抗靜電功能，制品表面電阻率ESD為10的5次方～10的9次方Ω，能夠不產生靜電、不積累靜電，并能瞬間消除靜電。其耐高、低溫性能也十分出色，可長期在 - 50到180度的環境下使用，無論是在寒冷的冬季還是炎熱的高溫環境，都能保持穩定的性能。此外，它還可配彩色，不掉色，易加工，1.5mm厚產品為半透明，在臭氧、輻射線環境中不易被氧化、降解，化學穩定性好，還具有優良的憎水、防潮、抗震及生理惰性等。

宏圖防靜電硅膠核心特性：抗靜電與綜合性能的完美融合

永久抗靜電性能：通過添加離子導電性防靜電劑（如碳黑、金屬粉末或?qū)щ娋酆衔铮┗蛱胤埬透邷匦虏牧希砻骐娮杪史€(wěn)定在10?~10?Ω，可快速導除靜電，避免靜電吸附灰塵、油墨飛濺或電子元件擊穿風險，尤其適用于SMT生產線、電子元件車間等對靜電敏感的場景。

優異的移印性能：粘度低、流動性好，可精準填充復雜曲面模具；無收縮、回彈力強，移印圖案清晰度高，移印次數可達5000次以上（傳統移印硅膠僅15~300次），減少膠頭報廢損耗，降低生產成本。

提升印刷質量：消除靜電導致的油墨飛濺、圖案模糊問題，確保移印圖案清晰、邊緣銳利，尤其適用于光學鏡片、曲面玻璃、電子產品等高精度印刷需求。

環保與安全：通過FDA食品級認證，硫化過程無有害物質釋放。

宏圖防靜電移印硅膠的應用領域十分廣泛，在多個行業中都發揮著重要作用。在電子產品領域，它是手機3D曲面玻璃、芯片、電路板等移印的理想選擇。在移印過程中，防靜電膠頭不會產生靜電，避免了灰塵和薄片吸附在膠頭上，從而提高了生產效率，保證了電子產品的質量。

防靜電移印硅膠以其獨特的原理、卓越的特性、廣泛的應用領域和顯著的優勢，為移印行業帶來了新的活力和發展機遇。它讓移印不再受靜電干擾，提高了生產效率和產品質量，推動了移印行業的進步和發展
